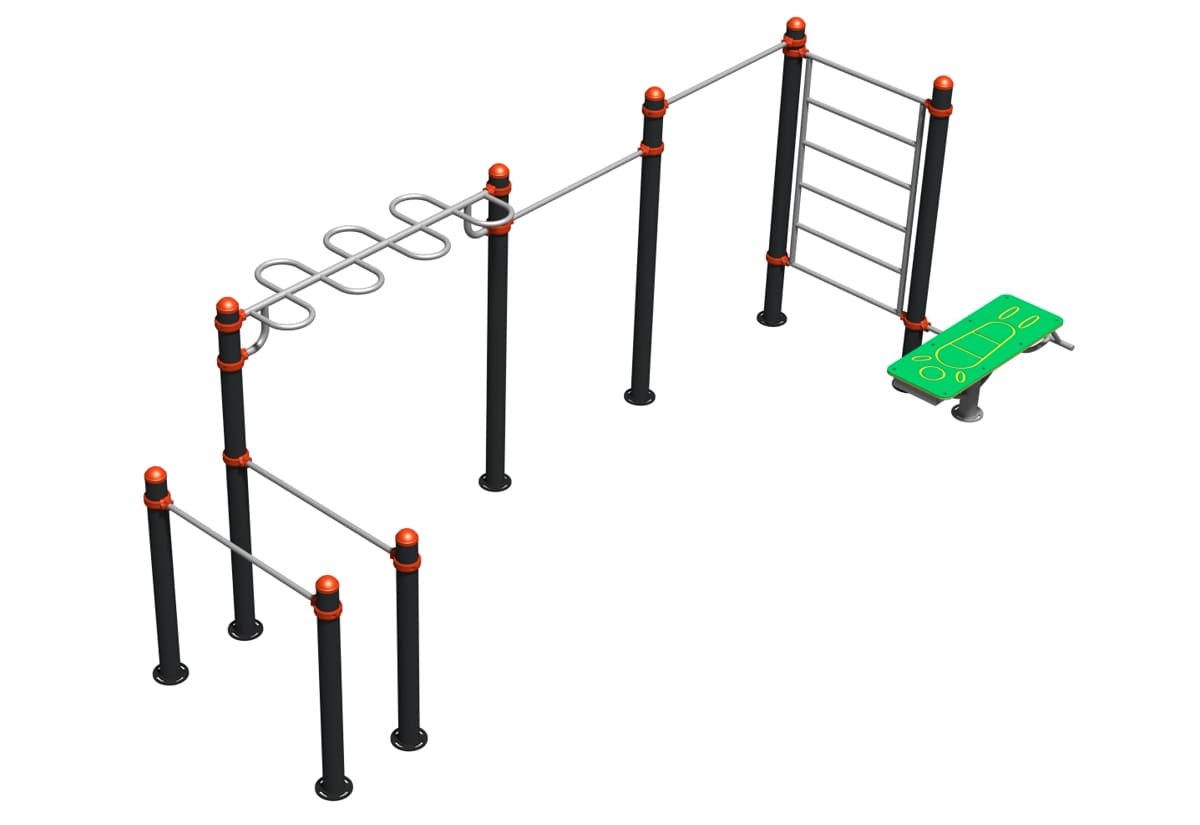

Dimensiones del conjunto
-
Altura máxima recomendada para la instalación: 205 cm
-
Zona de seguridad requerida: 9,20 m x 5,15 m
-
Altura libre de caída: 105 cm
Medidas de los elementos
-
Barra corta: 120 cm de largo y 33 mm de diámetro
-
Escalera vertical: 100 cm de largo y diámetros entre 33 y 38 mm
-
Elemento «Snake»: 190 cm de largo y diámetros entre 33 y 38 mm
-
Banco de abdominales: 140 cm de longitud y 38 mm de diámetro
-
Postes estructurales: alturas de 35, 65, 135, 215, 250 y 300 cm, todos con un diámetro de 114 mm
Materiales y fabricación
La estructura está fabricada en acero galvanizado de alta calidad. Los postes principales, con un diámetro de 114 mm, incorporan bases de anclaje circulares de 300 mm para una fijación segura. El resto de los componentes, como barras y tubos, presentan diversos diámetros (25, 32, 38, 48 y 60 mm) en función de su función y uso.
Las uniones se realizan mediante abrazaderas metálicas, tornillos avellanados y tuercas de acero inoxidable (ciegas o autoblocantes), protegidas con cubre tornillos de nylon para mayor resistencia mecánica y seguridad del usuario.
El acabado superficial incluye tratamiento previo de fosfatado, aplicación de pintura en polvo poliéster con propiedades anticorrosivas, y curado en horno a alta temperatura, lo que asegura una excelente resistencia al desgaste y a la exposición al exterior.
Sistema de instalación
Los equipos están diseñados para fijarse al suelo mediante anclajes metálicos de expansión sobre dados o losas de hormigón. Se suministran con todos los accesorios necesarios y planos técnicos detallados para una correcta instalación.
