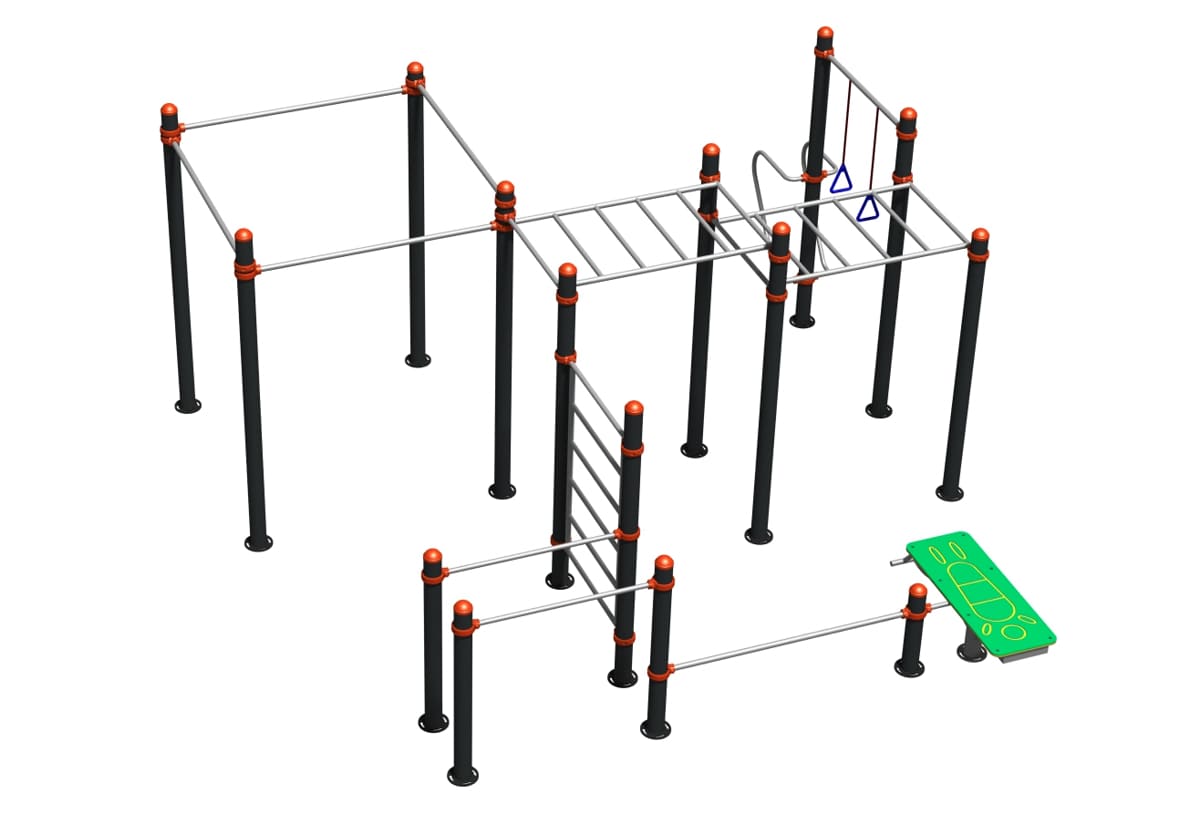

Dimensiones generales
-
Altura máxima recomendada para su instalación: 240 cm
-
Zona de seguridad necesaria: 8,30 m x 8,15 m
-
Altura libre de caída: 140 cm
Medidas de los elementos incluidos
-
Barra corta: 120 cm de largo y 33 mm de diámetro
-
Barra larga: 170 cm de largo y 38 mm de diámetro
-
Barra con anillas: 120 cm de largo, 38 mm de diámetro, cuerdas de 16 mm
-
Escalera vertical: 100 cm de largo, diámetros entre 33 y 38 mm
-
Escalera horizontal: 150 cm de largo, diámetros entre 33 y 38 mm
-
Banco de abdominales: 140 cm de longitud y 38 mm de diámetro
-
Barras para flexiones: 130 cm de longitud y 33 mm de diámetro
-
Postes estructurales: alturas de 65, 135, 215 y 250 cm, todos de 114 mm de diámetro
Composición y acabado
La estructura está fabricada con tubos redondos de acero galvanizado, altamente resistentes a la intemperie. Los postes principales tienen un diámetro de 114 mm y se fijan mediante bases circulares de 300 mm. Las barras y elementos complementarios varían en diámetro (25, 32, 38, 48 y 60 mm) según la función.
El sistema de ensamblaje utiliza abrazaderas metálicas, tornillería avellanada y tuercas de acero inoxidable (ciegas o autoblocantes), protegidas con cubre tornillos de nylon de alta durabilidad.
En cuanto al tratamiento de superficie, se aplica una fase de fosfatado previa, seguida de pintura en polvo poliéster con propiedades anticorrosivas, finalizando con secado en horno a alta temperatura. Este proceso garantiza una larga vida útil y una alta resistencia al desgaste.
Montaje
La instalación se realiza sobre dados o losas de hormigón, utilizando tacos metálicos de expansión. El conjunto se entrega con todos los accesorios y planos técnicos necesarios para una correcta colocación.
